儀器介紹：
SWT-601型軸承圈渦流探傷機是采用大規模進口集成電路，結合先進的渦流技術、光電技術、微機控制的全自動檢測機器。配以精美設計的機械傳動裝置，形成完整的機電一體化系統，是國內具有成套完整系統的軸承圈全自動渦流探傷機。采用WINDOWS操作平臺編寫的軟件使儀器使用更為簡便、智能。儀器性能穩定、可靠，適用于軸承制造行業對軸承圈因原材料、淬火、磨削等形成的裂紋進行檢測，與磁粉探傷儀相比具有自動化程度高、檢測速度快、檢驗工藝方便、無人為因素影響等優點，是軸承圈檢驗理想的設備。
功能特點
1.采用雙路獨立對工件進行檢測（即一拖二）
2.能檢測0.03MM深裂紋。
3.檢測速度<1秒/件（外徑雙路檢測）。
4.設備噪音<60db。功耗<500W（220V）。
5.自動上料、自動分選、自動計數。
6.經渦流探傷后零件無任何損傷。
7.檢驗后無需退磁、清洗等輔助工序。
8.統計被檢工件總數、合格數、合格率等功能。
儀器應用：
1、可用于金屬棒、線材的在線自動探傷
2、高頻焊鋼管和亞弧焊不銹鋼、鋁、銅等管材在線自動探傷
3、機械制造廠原材料入庫檢驗
4、電力、石化設備制造、安裝前材料探傷
5、汽車、機車制造業零部件生產中裂紋探傷
6、電線、電纜制線業如銅包鋁、銅包鋼等芯線缺陷檢查
7、鎢鉬絲，彈簧鋼絲、邦迪管加工中品質監控
8、配合特殊設計的探頭能對方形、橢圓、扁形等異形材料進行探傷
9、替代水壓試驗，在線100%檢測，高速低成本
檢測場景案例：

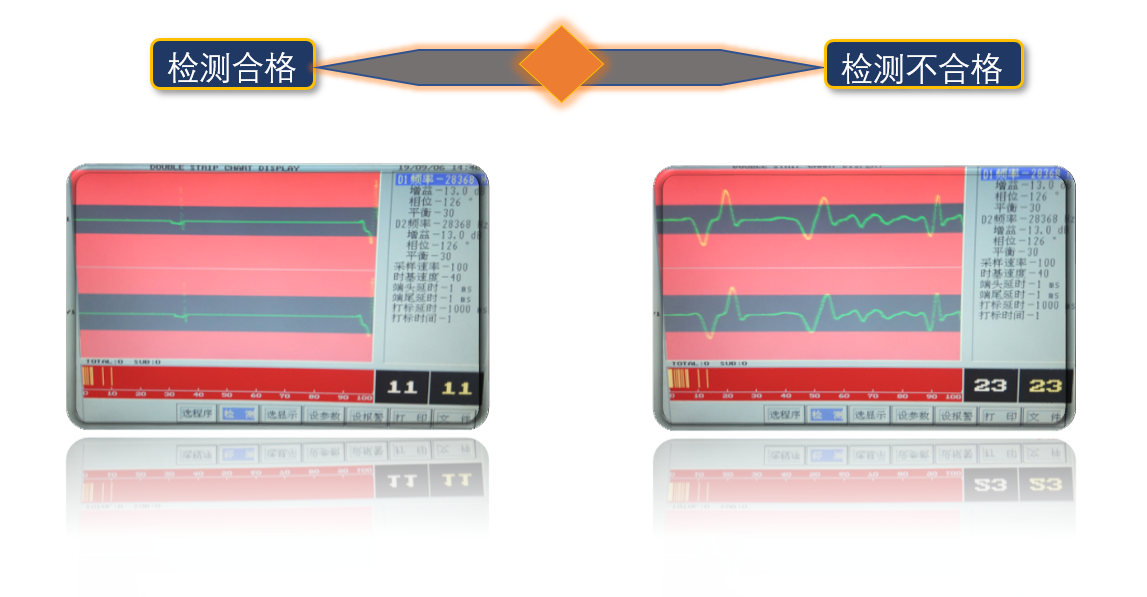

檢測示意圖：
1、自設備安裝調試結束之日起，作為設備質量保證期開始。供方對設備保修一年，并對設備實行終身維修服務。在設備保修期內的有關費用由供方承擔，在設備保修期的有關費用供方只收取材料費。
2、設備投入正常運行后供方仍將隨時為需方提供一切技術咨詢
3、在設備使用過程中若發生需方不能自行解決的技術問題，供方在接到需方的請求時，12小時內到達現場。
-
